BMW Infomation2017.02.12 09:00
※ 아래에 나온 방법은 제가 테스트를 해보고 얻은 결과를 그대로 공개하는 자료입니다.
   이 방법을 보시고 하시는 모든 결과에 대해서는 작업자의 책임이니 신중하게 생각하시고 작업하시기 바랍니다.


요즘 핫한 FSC 입니다...


지난번 글에서는 파일 다운로드 받는 방법을 알려드렸었죠...

http://blitzguy.tistory.com/405

이번에는 FSC 파일을 KAFAS에 어떻게 넣고 활성화시키는지 알려드리겠습니다...

이걸 요근래 업체에서 작업을 많이 하시는것 같은데 전 정보는 공개되는게 맞다고 생각하기 때문에 제가 알아낸 방법을

공유합니다...

KAFAS용 FSC 파일을 일단 준비해야합니다...

제가 알려드린 사이트에 가셔서 받으시면 되죠... ㅎㅎㅎ

http://cartechnology.co.uk/showthread.php?tid=18412&page=5 <- 해당 사이트 주소입니다.

파일의 압축을 풀면 파일이 꽤 많은데 필요한건 위의 코드로된 파일입니다...

하나의 FSC에 파일이 3개니 9개가 필요한데 SLI가 있으시면 00BE, 00BF만 있으시면 됩니다...

e.g. xxxxxxx_00BE0001.xml
e.g. xxxxxxx_00BE0001.der (FSC Code Certificate)
e.g. xxxxxxx_00BE0001.fsc (FSC Code)

FSC 파일은 요렇게 3개가 한 세트라고 보시면 됩니다...

그다음 해당 차대의 Short VIN이 아닌 Full VIN을 알아내야합니다...

이건 VO 조회하는 사이트 들어가면 확인 가능합니다...



제가 테스트한 "0K02325"의 Full VIN은 "WBAWX9108F0K02325" 이네요...

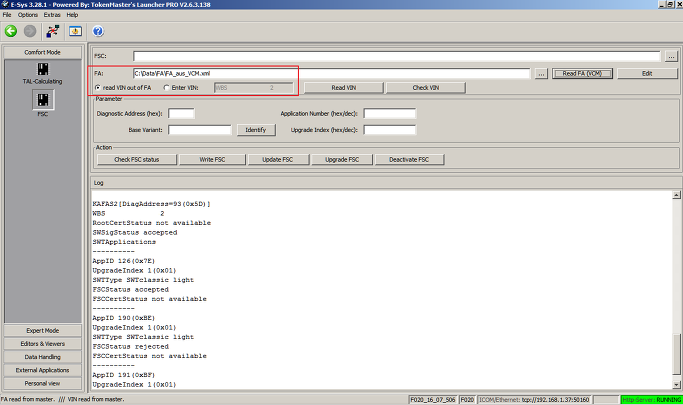

자 이제 KAFAS 모듈의 FSC Status를 한번 확인해보겠습니다...





작아서 잘 안보이네요... 크롭해서...


AppID 190번 0xBE라는 저희가 얘기하는 전방추돌경고가 현재 rejected 상태입니다...

이상태에서는 기능이 활성화되지 않습니다...

이제 FSC를 넣어봅시다...

우선 00BE인 전방추돌부터...

1. E-Sys => Options => Settings => FSC Tab => Certificate Field:

2. FSC Code Certificate 불러옵니다. (e.g. xxxxxxx_00BE0001.der)

3. E-Sys => Comfort Mode 클릭 => FSC => FSC Field:

4. FSC Code를 불러옵니다. (e.g. xxxxxxx_00BE0001.fsc)

5. 필드값 확인 및 채우기
  Diagnostic Address (hex) = 0x5D (KAFAS2)
  Application Number (dec) = 0xBE (4번을 하면 자동으로 출력됨, 해당 AppID의 16진수값인지 확인)
  Base Variant = KAFAS2 (Identify 버튼 누르면됨)
  Upgrade Index = 0x01 (4번을 하면 자동으로 출력됨? 기억이 가물가물... ㅡ.ㅡ)

6. "read VIN out of FA"를 선택하지 말고 옆에 있는 "Enter VIN"을 선택 후 아까 알아낸 Full VIN을 입력

7. "Upgrade FSC" 클릭 ("Deactivate FSC" 버튼은 절대 누르시면 안됩니다)

8. 보행자경보 작업(00BF)은 1~2번 과정없이 xxxxxxx_00BF0001.fsc 파일에 대해 4~7과정 반복

이렇게 하면 짜잔~~



0xBE 전방추돌경고 FSC Stauts가 accepted로 바꼈습니다...

이제는 활성화가 가능하죠...

참 쉽죠~

이제 FSC 직접 넣어서 살리시면 됩니다...

센터 펌업시에는 FSC는 다시 "rejected" 상태로 바뀌는데 이럴경우 다시 넣어주면 "accepted"로 바뀝니다...

그런데 제 이전 글에 달려있는 댓글을 보면 FSC를 이렇게 사용자가 넣으면 센터펌업 자체가 안돌아간다는 얘기도 있네요...

된다 안된다 대체 뭐가 정답인지 알수가 없어서 FSC 2개를 넣었던 차량을 직접 센터에서 풀 펌업을 해봤습니다...

중요한 문제니 확실히 확인을 해봐야죠...

참고로 풀 펌업을 해주신분은 바로 "이파리" 님입니다... 이파리님의 애마 M3를 센터에서 풀 펌업을 했습니다... ^^;

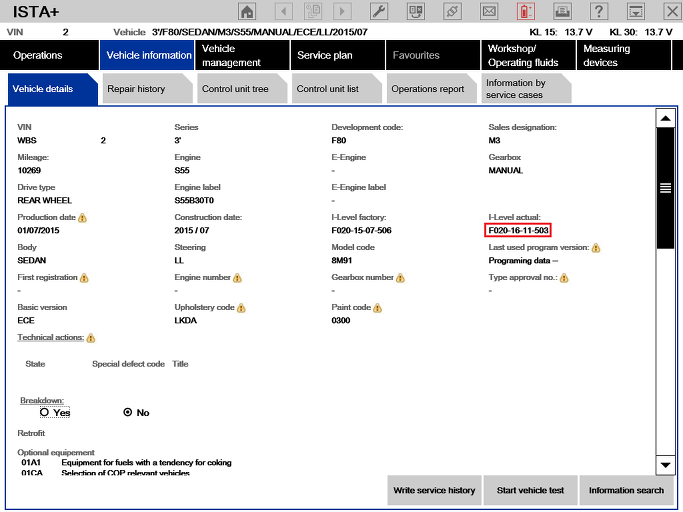

I-LEVEL이 "F020-16-11-503"입니다...


현재 공개된 3.60.4 기준 가장 최신버전으로 업데이트 된걸 확인할 수 있습니다...


자 그럼 센터에서 풀 펌업을 한 차량의 상태가 어떤지 한번 확인해보겠습니다...


센터에서 펌업할때 원래 차량에 출고당시에 있던 VO가 아닌 다른 VO가 들어있으면 풀 펌업이 안된다고 했는데 정상적으로

풀 펌업이 되었고 추가로 넣은 5AS(국내 정식출고 M3는 5AS가 없죠) VO도 그대로 남아있습니다...

제가 원래 생각하고 있던게 맞네요... 예전이나 지금이나 똑같습니다...

하도 주위에서 추가로 VO 넣으면 안된다는 카더라 통신을 많이 들어서 진짜인가 했는데... 결론은 아무이상없이 됩니다...

자 그럼 중요한 FSC 상태를 확인해봐야죠...



이것 역시 예상대로 원래 들어있던 SLI인 0x7E는 그대로 남아있고 추가로 넣은 0xBE, 0xBF 두개는 "rejected" 상태입니다...

자 이제 "rejected" 상태인 2개의 FSC를 위에서 알려드린대로 다시 넣어봅니다...



0xBE, 0xBF 둘다 다시 "accepted" 상태로 변경되었고 차에서도 두개 다 정상적으로 작동됩니다...

이렇게까지 테스트를 해봤는데 FSC 넣는다고 센터 펌업이 되는걸까요 안되는걸까요?

안되는것 같나요?

물론 다른 차량의 FSC가 들어있으면 ISTA-P에서 펌업 진행시 KAFAS FSC에 문제가 있다는 정보창이 출력되긴 하지만

여기서 확인버튼만 클릭하면 넘어가고 진행이 됩니다...

이 단계에서 센터가 강제로 진행을 종료했다면 진행이 안될수도 있겠죠... 뭐 카더라가 맞다면 제생각에는 이렇게 한건가...?

라는 의심이 되는정도...

아무튼 저는 FSC 넣은 차량을 센터에서 펌업 후 "rejected" 된 두개의 FSC를 넣고 다시 "accepted"로 되었습니다...

하지만 FSC는 민감한 부분이라 모든 작업에 대한 위험은 직접 감수하시고 하셔야합니다...

그리고 절대절대 "Deactivate FSC" 버튼을 누르시면 안됩니다...


이거 누르면 현재로서는 KAFAS2 모듈을 교체하는것 밖에는 방법이 없습니다...

주위에서 FSC 상태가 "canceled" 상태로 되셨다는 분들이 계시는데 제생각에 이것저것 하시다가 "Deactivate FSC" 버튼을

누르신것 같습니다... ㅡ.ㅡ

마지막으로... 한번 넣은 FSC는 지울수가 없습니다...

저는 궁금해 하시는 분들이 많고 아직 공개되지 않은 타차량의 FSC를 넣는 방법을 이 글을 통해 알려드립니다...

그리고 이 기능은 드라이빙어시스턴트 스위치가 있어야 활성화가 가능합니다...

[3, 4시리즈용]







차선변경경고 옵션이 있으시거나 하실예정 혹은 난 버튼은 많으면 좋다고 생각하시면 "61319268479", 차선변경경고를

안하실꺼면 "61319268478"로 구입하시면 됩니다...

그리고 커버를 트림색상과 맞는걸로 바꾸셔야합니다...


위 링크에서 트림색상 보고 품번 확인 후 구입하시면 됩니다...


[5, 6, F바디 7시리즈용]




5, 6, F바디 7시리즈는 그냥 스위치만 교체하시면 됩니다...

참고로 FSC 임포트 방법은 아래 두 링크를 참고했습니다...













저작자 표시 비영리 변경 금지
신고
크리에이티브 커먼즈 라이선스
Creative Commons License
Posted by 뽐뿌대마왕™
TAG BMW, FSC, kafas
BMW Infomation2017.02.11 11:03

요즘 핫한 FSC 파일을 구하는 방법에 대해서 알아보겠습니다...


구글에서 조금만 검색해보니 나오네요... 역시 구글신은 최고입니다... ㅎㅎㅎ




"cartechnology"라고 꽤 유명한 사이트인데 여기 게시글이 검색됩니다...


여기는 차대번호로 FSC 파일을 요청하면 해당 차대번호의 FSC 파일을 압축해서 올려주네요...

참고로 여기서 올려주는 FSC는 해당 차대번호 차량이 출고될때 들어있던 FSC 입니다... 새로운 AppID로 생성한걸

올려주지는 않는듯 합니다...



물론 파일을 다운로드 받기 위해서는 가입하고 메일로 받은 액티베이션 링크 누르고 인사글 하나정도 써야하는데 그정도야

금방하니...

아무튼 그렇게 하면 저기 올라온 FSC 파일들을 다 받을 수 있습니다...

제가 까페에서 봤던 글에 있던 차대번호로도 파일이 올라와있네요...




저 "acolt"라는 사람이 다 올려주는것 같은데 착한사람인듯... ㅎㅎㅎ

제가 알기로 온라인이 되는 센터같은곳에서는 차대번호로 FSC 다운로드가 가능하다고 알고있는데 저사람이 다 받아다 올려

주는것 같습니다...

요근래 FSC 파일에 대해서 관심이 많은데 심지어 돈주고 구입하셨다는 분도 계시고...

파일은 인터넷에 널려있습니다... ㅎㅎㅎ

자기 차대번호의 FSC가 필요하신분은 요청글 올리면 올려줄듯 합니다...

여기서 받은 FSC 파일을 가지고 뭘 하실지는 모르겠지만 FSC 파일은 기본적으로 차대번호와 관련이 있습니다...

KAFAS2라는 모듈은 특이하게도 중고로 구입해서 모듈의 FSC와 차대번호가 달라도 기능이 작동되긴 하지만 원래 FSC는

차대번호가 일치해야만 해당 기능이 활성화됩니다...

예를 들면 저처럼 CIC에서 NBT로 컨버전 한 차량의 경우 다른 차에서 쓰던 중고 NBT이기 때문에 NBT가 켜지고 잠시 후

FSC의 차대번호와 제차량의 차대번호가 다르기 때문에 네비게이션 메뉴와 BMW App이 죽어버립니다...

그래서 보통 "캔필터"라는 모듈을 써서 모듈이 차대번호 확인하는 과정을 못하게 막는건지 방식은 모르겠지만 아무튼 FSC가

다른 차대에서 작동을 하게 해줍니다...

서론이 길어졌는데 FSC 파일은 차대번호와 관계가 있기 때문에 혹시 잘못해서 문제가 생길수도 있으니 잘 확인해보고 사용

하셔야 합니다...

다음번에는 KAFAS2 모듈에 FSC를 넣는 방법에 대해서 알아보겠습니다...
